Fonctionnalités

0 Gestion de modèles 3D de terrain

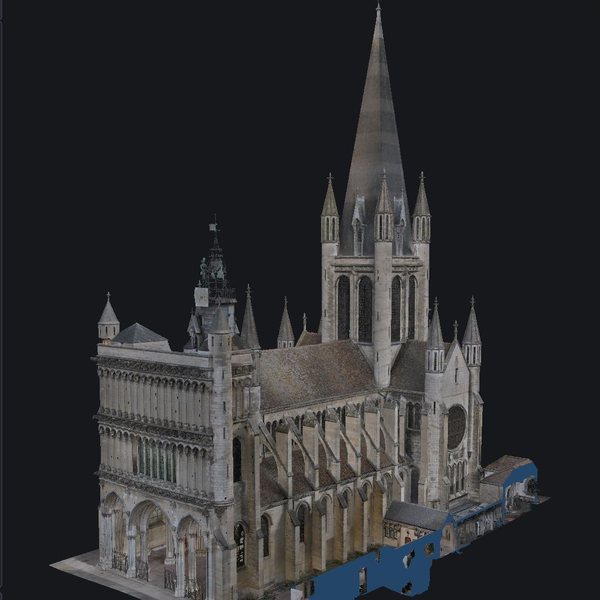

Le maillage texturé de Notre-Dame de Dijon dans Cyclope3D.

Maillages texturés (.obj)

Testé jusqu'à 140 M de triangles et 97 fichiers de textures 16k × 16k

Données fournies par Geokali

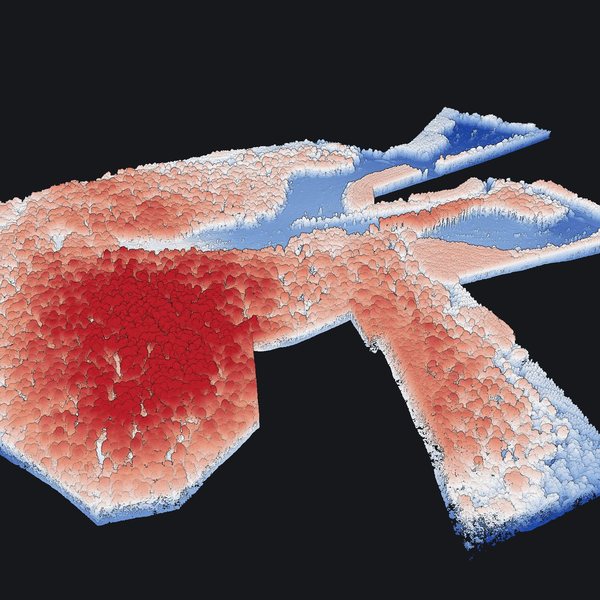

Un nuage de deux milliards de points, coloré par l'altitude.

Nuages de points multi‑attributs (.las / .laz / .e57)

Testé jusqu'à 2,5 milliards de points

Données fournies par Geogrid

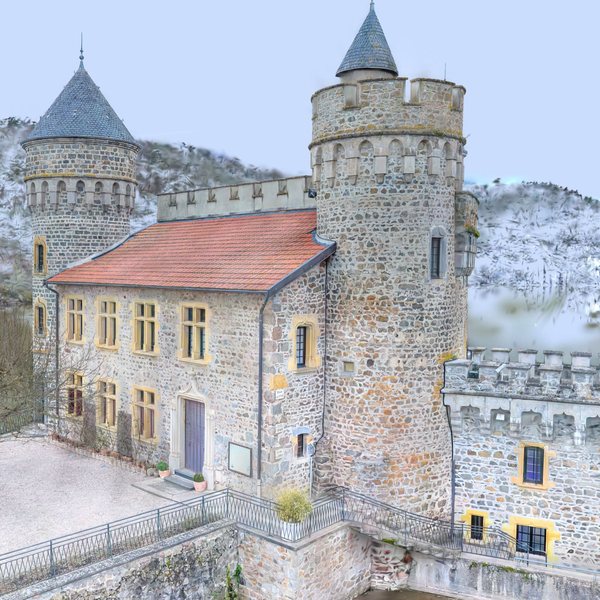

Le nuage 3DGS d'un château.

Modèles 3DGS (.ply)

Testé jusqu'à 300 M de splats

Données fournies par Geodrone3D

1 Visualisation

  • Gestion automatique des grandes coordonnées

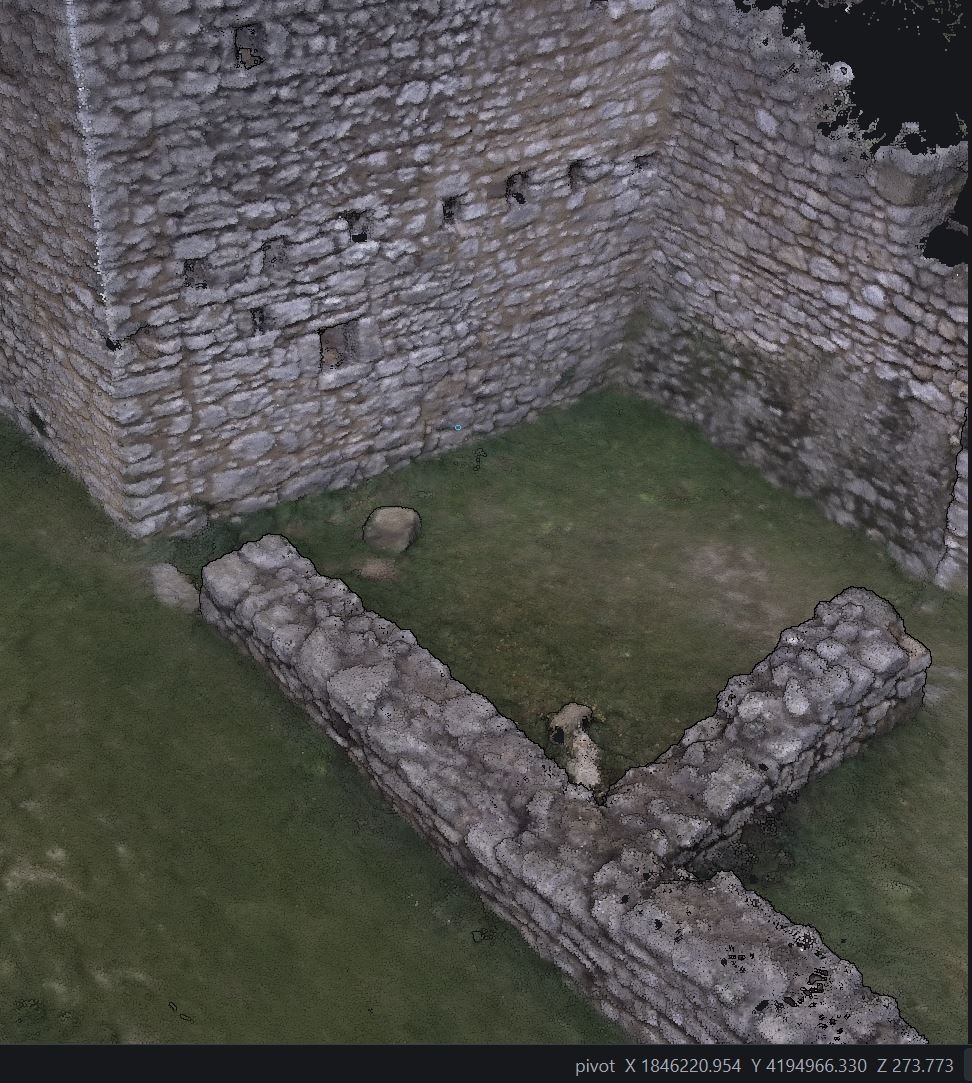

    Des ruines en nuage de points dans Cyclope3D, les pierres nettes point par point ; en bas, le pivot en coordonnées du monde, X 1 846 220 et Y 4 194 966.

  • Multi-rendus

    Texture, couleur unie, altitude, profondeur, relief, radiographie.

    Le nuage de points d'une église, chaque point portant la couleur relevée sur place.Le même nuage en couleur unie avec ombrages : la forme seule, sans les couleurs du relevé.Le même nuage coloré par l'altitude : bleu en bas, rouge au sommet de la flèche.Le même nuage en radiographie : ce qui est derrière s'ajoute au lieu d'être caché.

  • Affichage de tous les attributs des modèles 3D

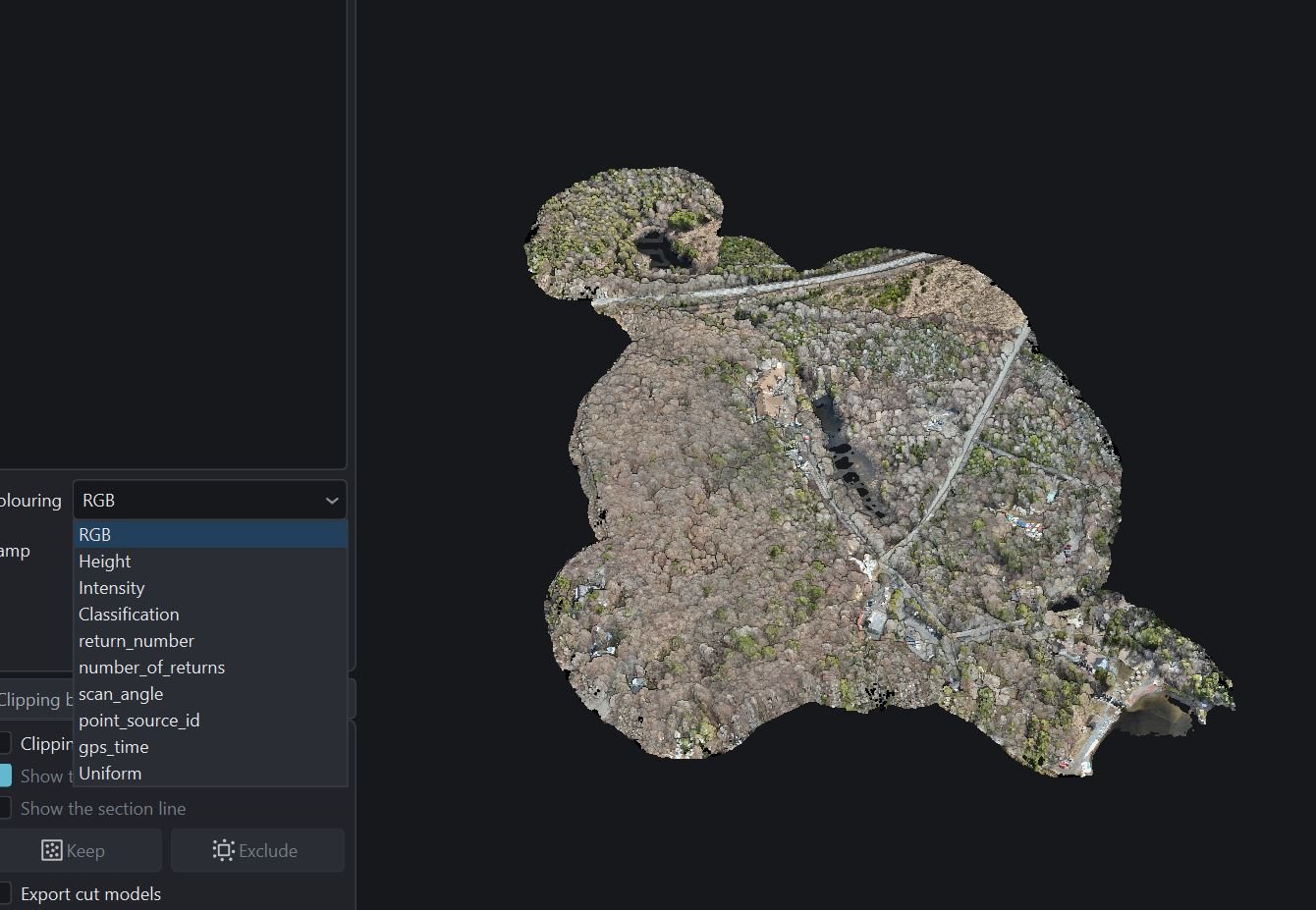

    Le menu de coloration d'un nuage de points dans Cyclope3D : RGB, altitude, intensité, classification, numéro de retour, angle de scan, temps GPS, et les autres champs du fichier.

  • Visualisation des normales (tangent ou objet)

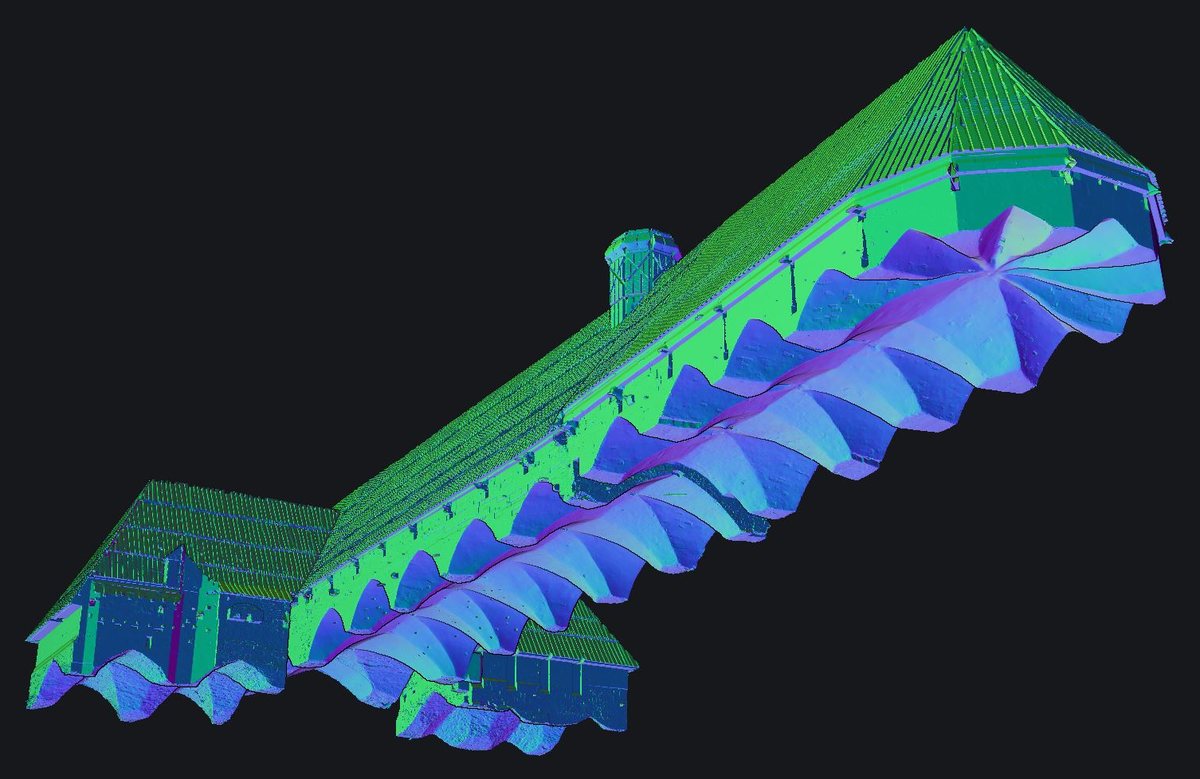

    Un bâtiment coloré selon l'orientation de ses surfaces (normales) : toiture, murs et voûtes prennent chacun leur teinte.

  • Réglage de netteté, et balance de luminosité des modèles 3D

    Netteté, ombres, tons moyens et hautes lumières, à l'écran et dans les ortho‑images.

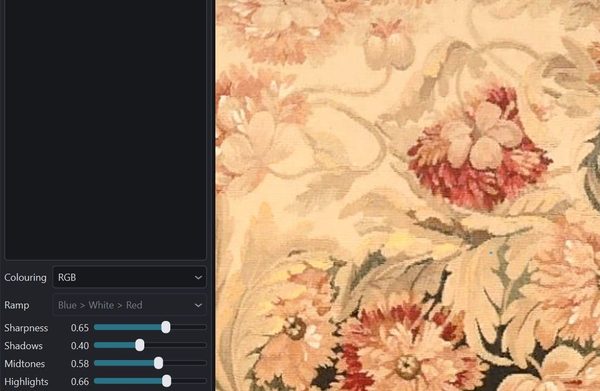

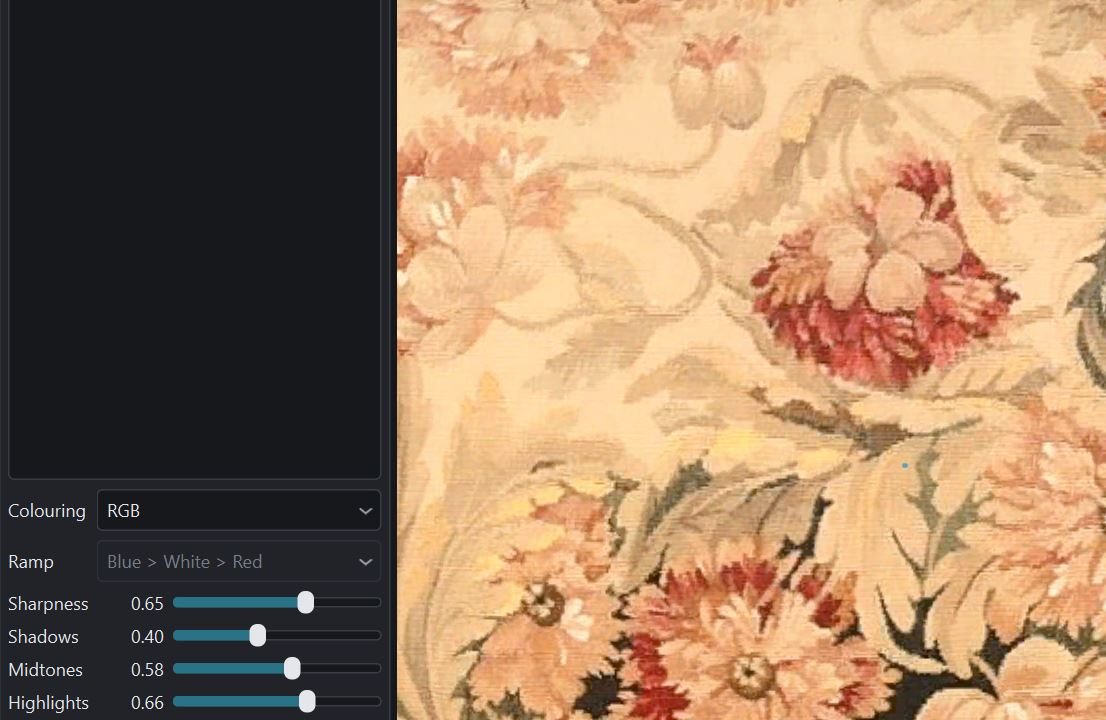

    Une tapisserie en maillage texturé dans Cyclope3D : sous la coloration, les quatre curseurs de netteté, d'ombres, de tons moyens et de hautes lumières.

  • Regroupement des modèles 3D

    Partage des rampes de couleurs, des attributs, etc.

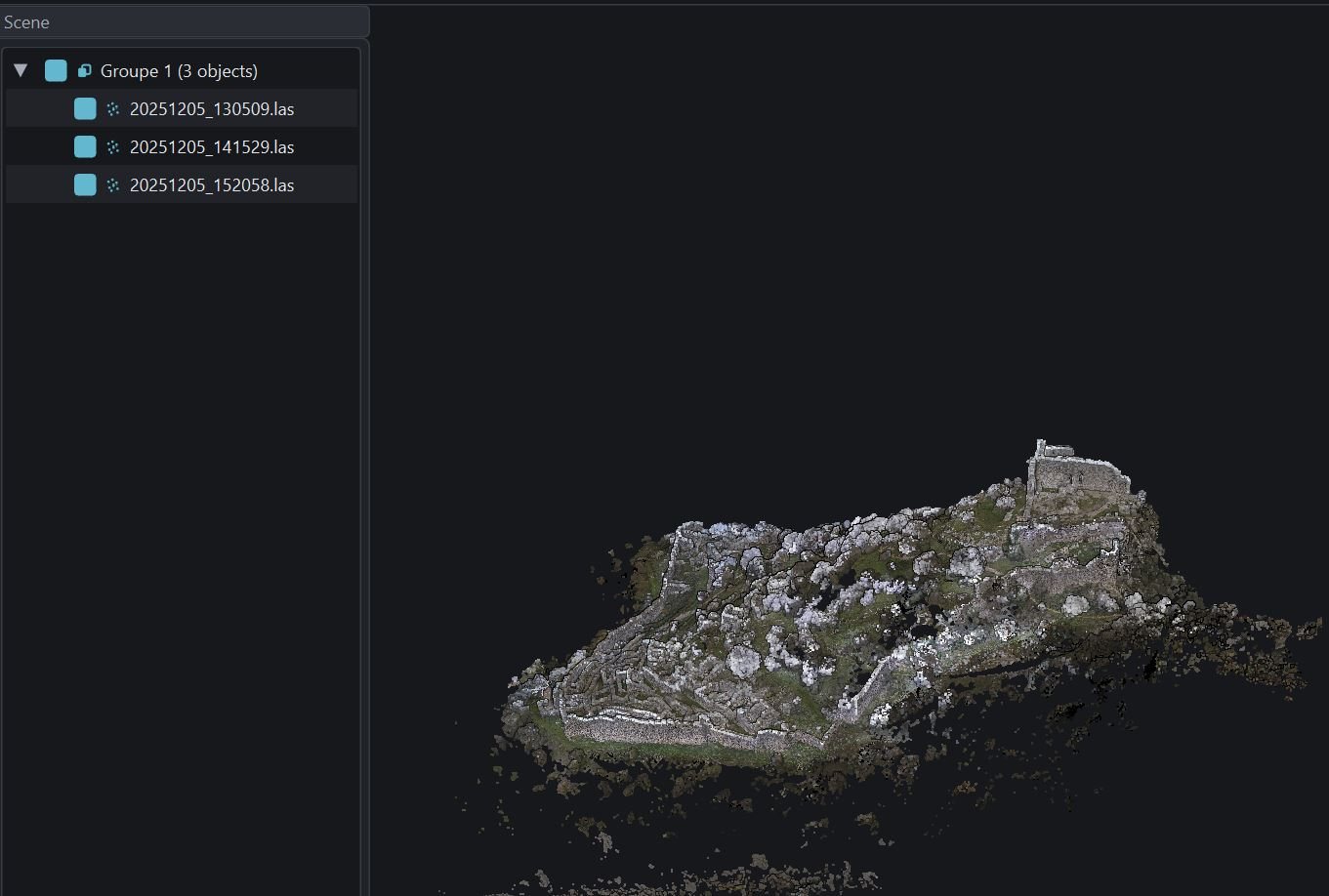

    Trois nuages de points LAS réunis dans « Groupe 1 », dans la scène de Cyclope3D, et les ruines qu'ils forment ensemble.

  • Faces inversées (maillages)

    Surfaces tournées vers la vue masquées : l'intérieur se voit depuis l'extérieur.

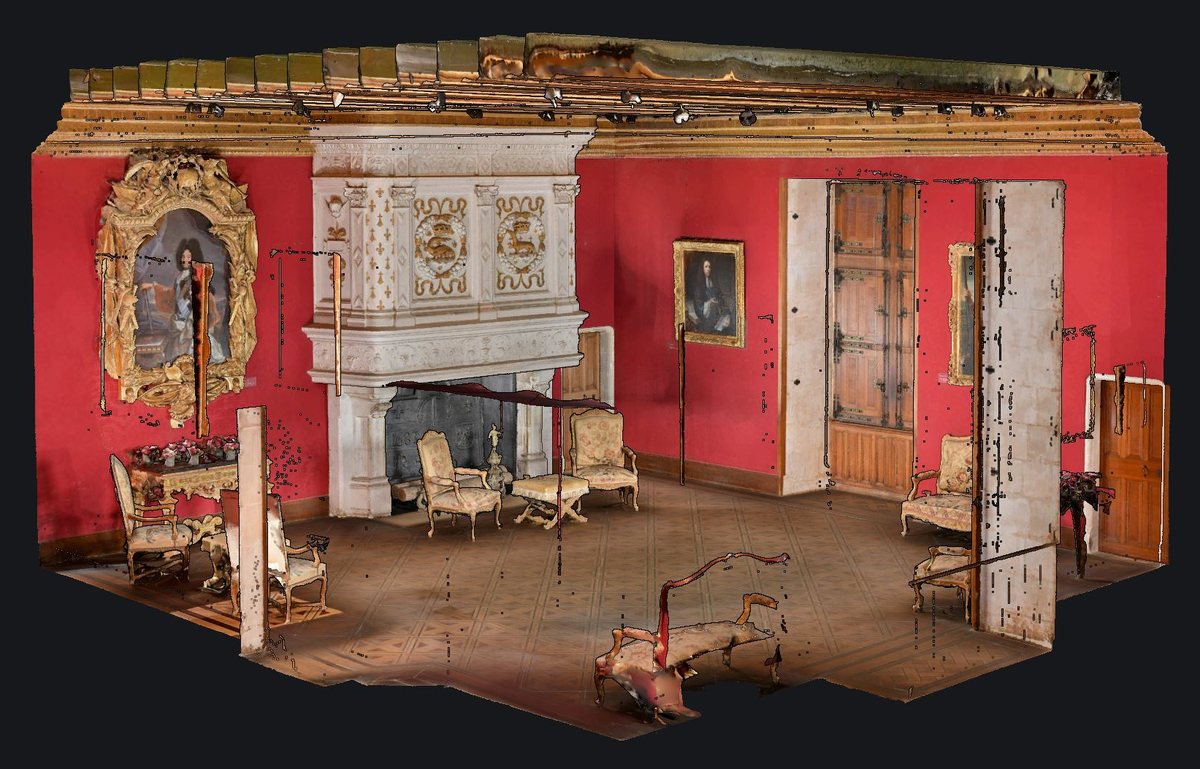

    Une salle d'apparat en maillage texturé, vue du dehors : les murs tournés vers la vue sont masqués, et l'on voit la cheminée, les tableaux et les meubles.

  • Remplissage visuel des nuages de points

    Les trous entre les points se comblent à l'écran et lors des extractions 2D.

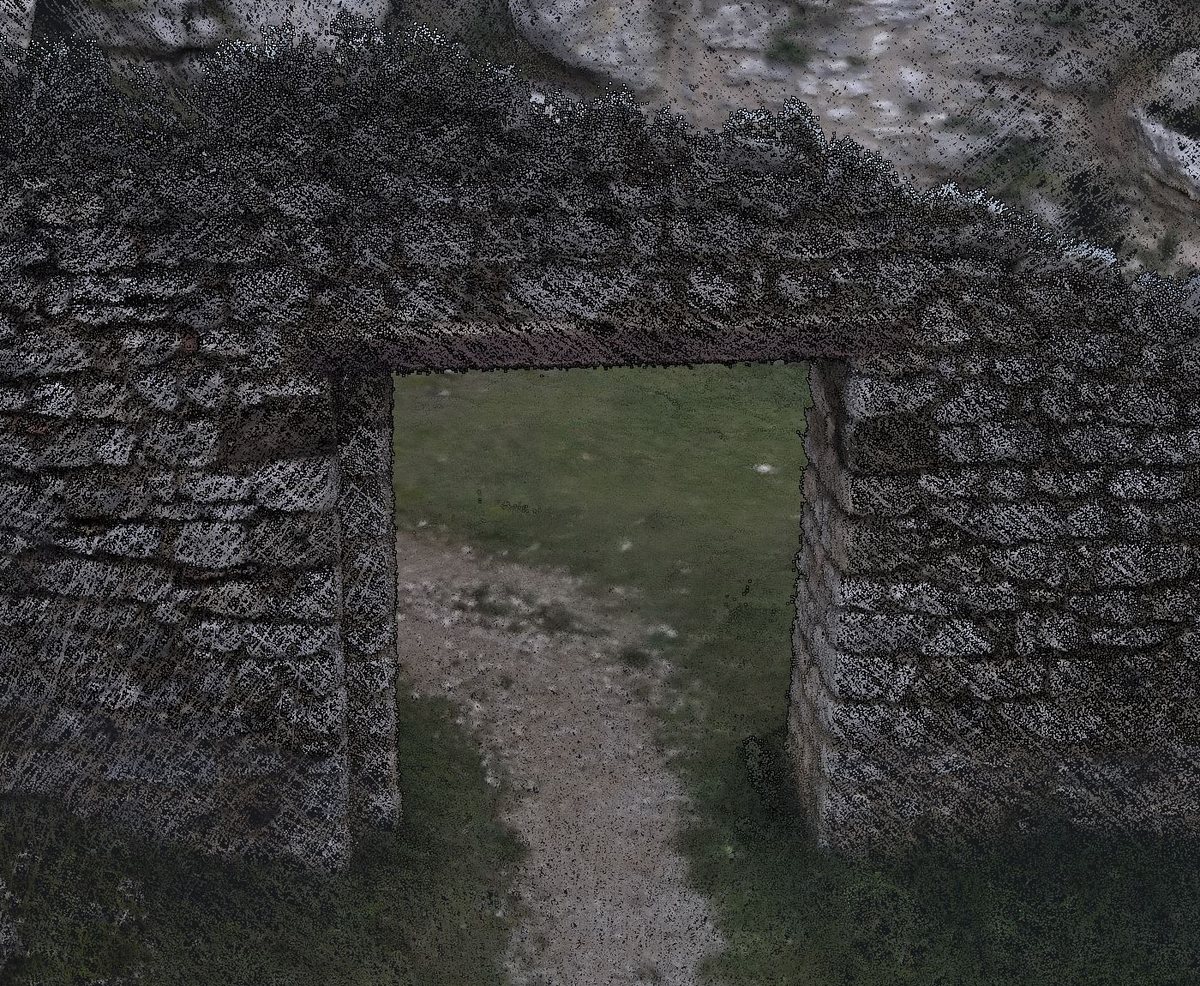

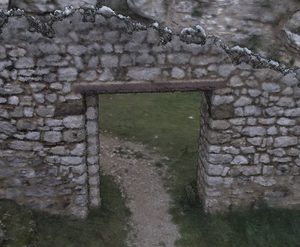

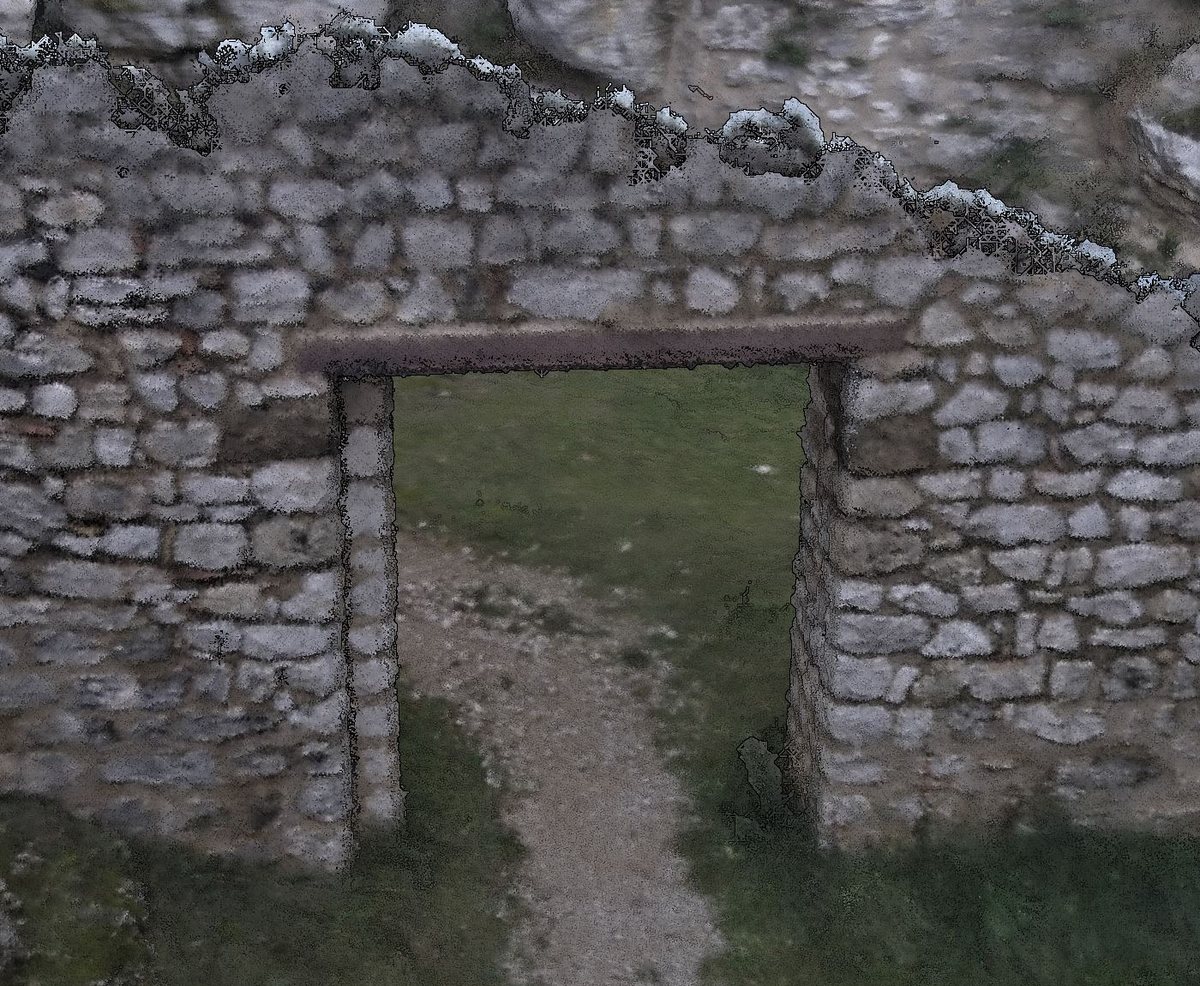

    Un mur de pierre et sa porte, sans comblement : les points restent séparés.Le même mur avec le comblement : la surface paraît continue.

  • Adaptation de la vue selon les ressources PC

    Chargement progressif ou réduit des maillages, nuages de points ou 3DGS.

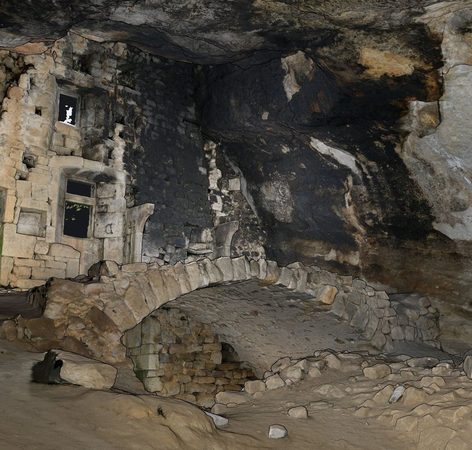

    L'intérieur de l'abri en texture : le pont de pierre et les murs adossés à la roche.

  • Navigation FPV avec souris 3D

    Navigation en orbite ou en vol libre.

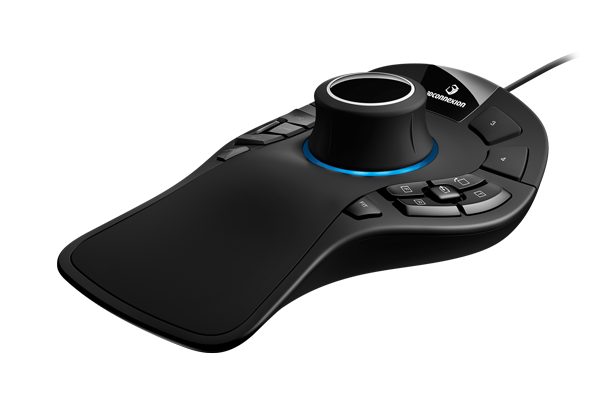

    La souris 3D SpaceMouse Pro de 3Dconnexion.

  • Capture d'écran jusqu'à 16 384 pixels

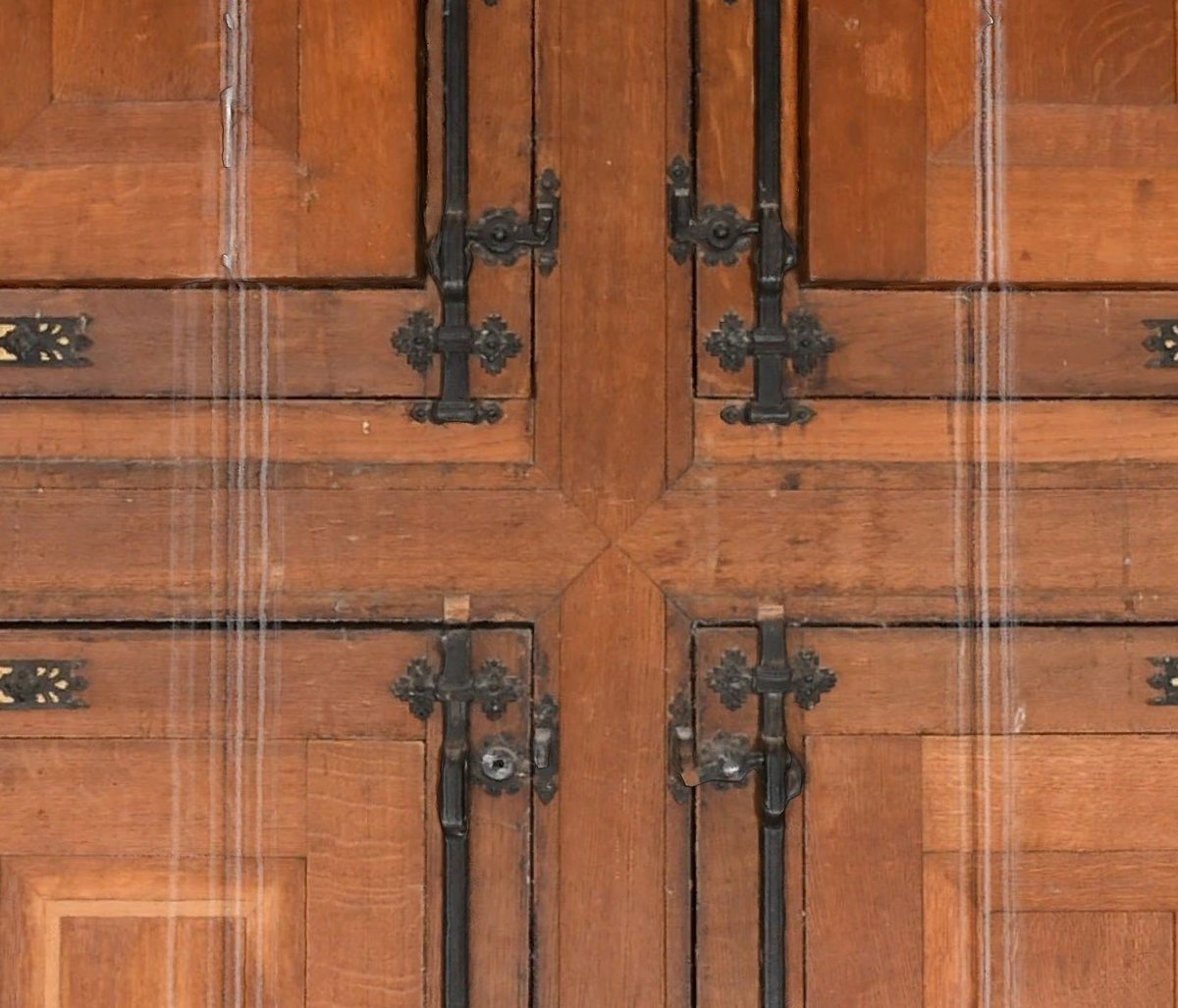

    Un détail d'une capture d'écran en très haute définition : les panneaux et les ferrures d'une porte en bois.

2 Analyse & contrôle

  • Analyse du bruit

    Sur plusieurs nuages à la fois.

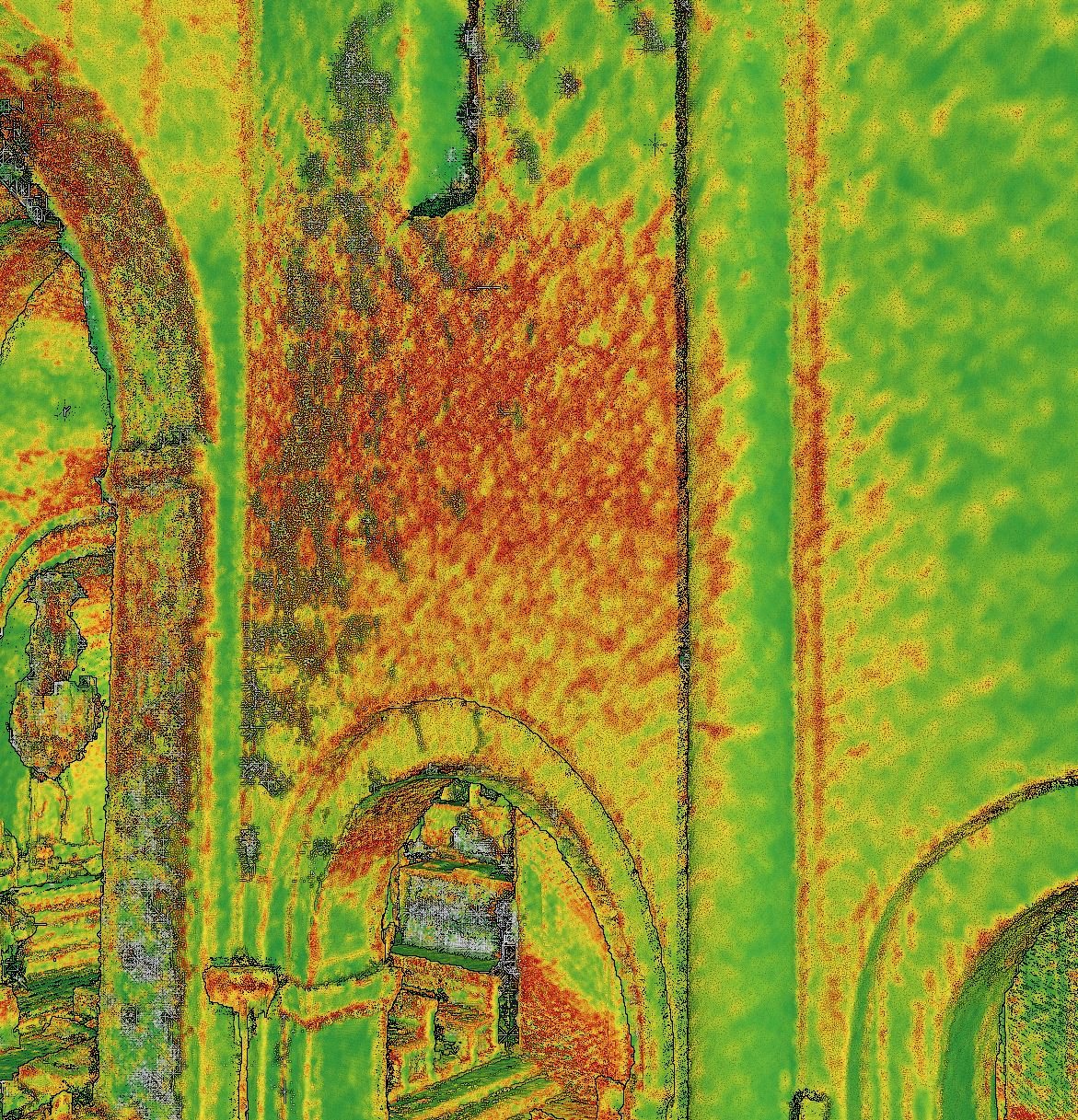

    Un mur d'église coloré par le niveau de bruit du nuage de points : vert sur la maçonnerie lisse, orange et rouge là où les points s'écartent de la surface.

  • Détection et correction des faces retournées

    Automatique ou au clic, sur les maillages comme sur les nuages.

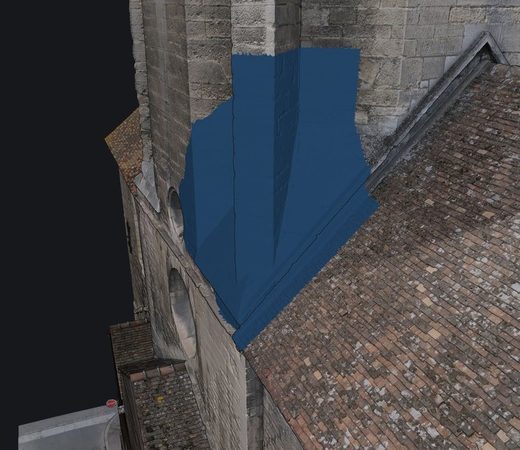

    Un pan de façade dont les faces regardent l'intérieur du bâtiment : il s'affiche en bleu uni au lieu de sa texture.

  • Contrôle de la densité de points et de l'espacement entre points

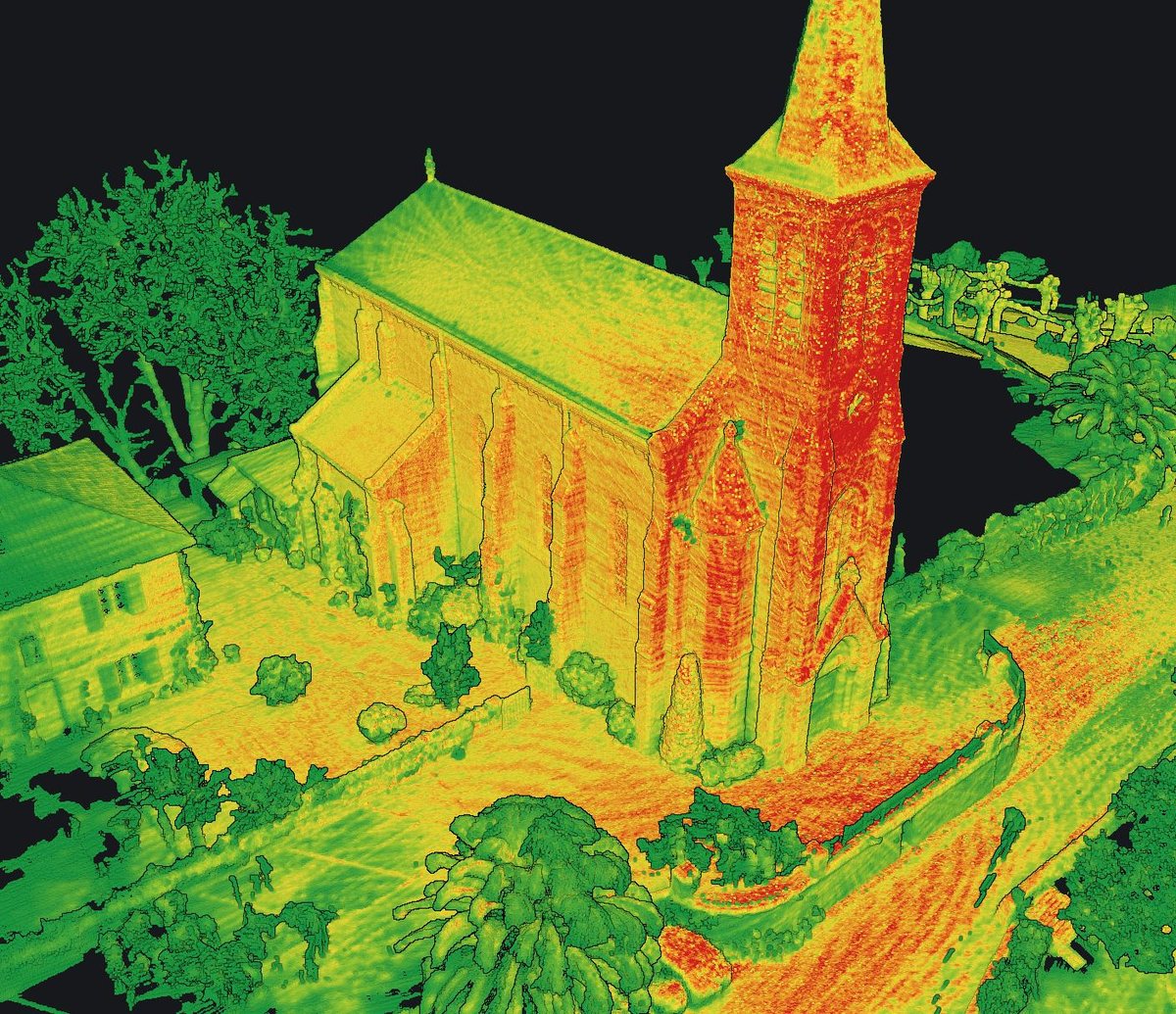

    Une église et ses abords en nuage de points, colorés selon la densité de points.

  • Analyse de pente

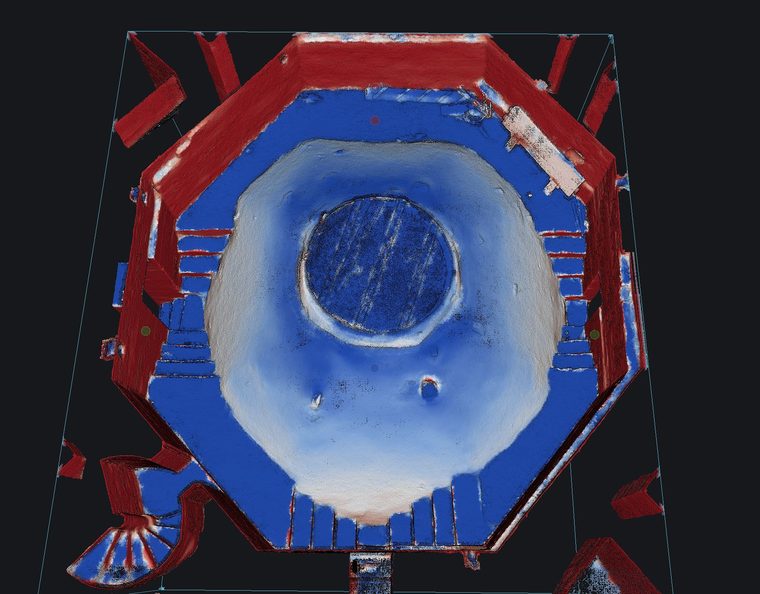

    Un modèle vu de dessus, coloré selon la pente des surfaces : en bleu les surfaces horizontales, en rouge les verticales.

  • Affichage du trait d'intersection pour contrôles des alignements de scans ou photogrammétrie

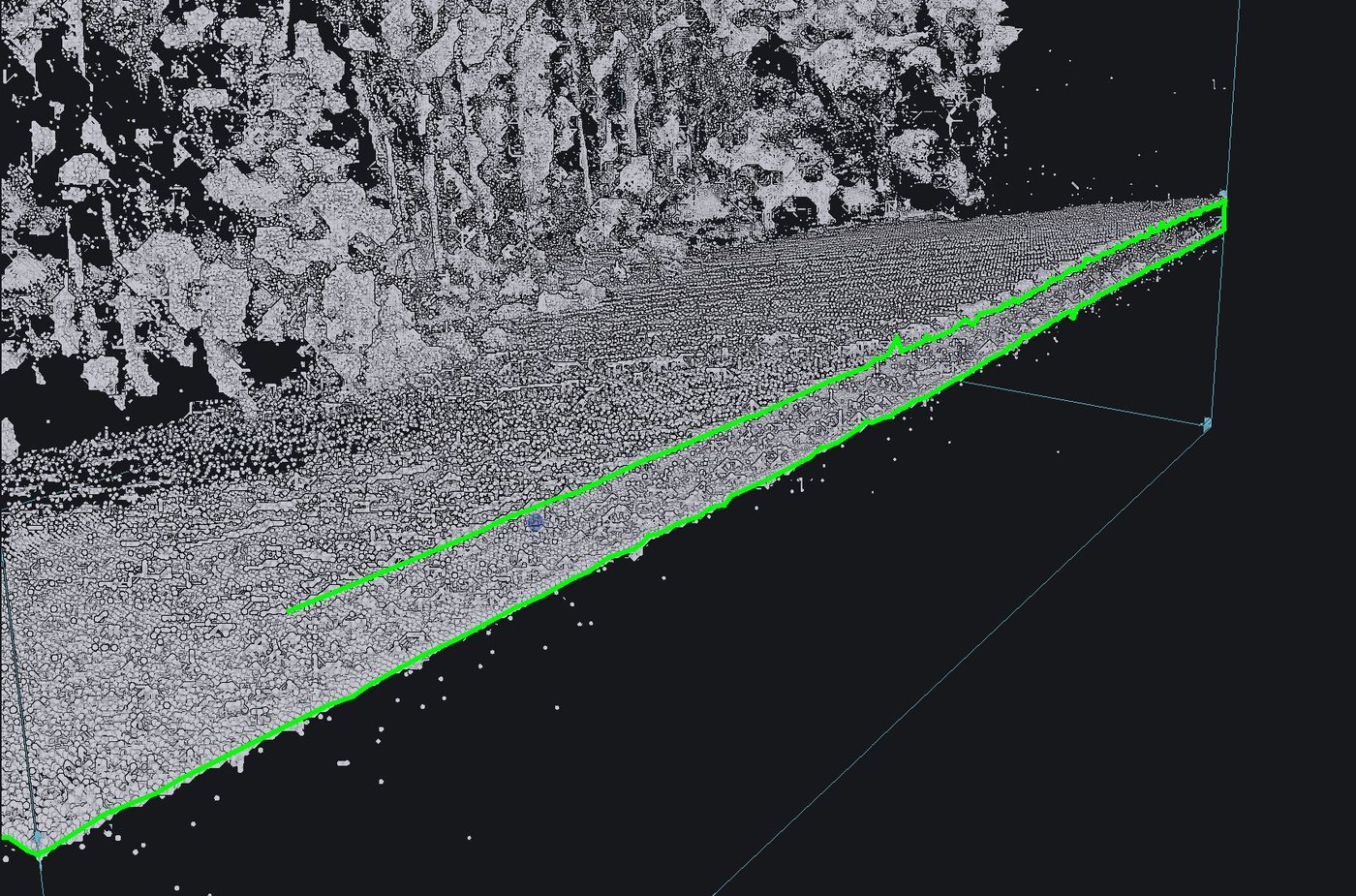

    Deux nuages de points d'une forêt dans Cyclope3D : en vert, leurs traits d'intersection avec la boîte de coupe, décalés l'un de l'autre.

  • Rampes de couleur (min‑max et saturations)

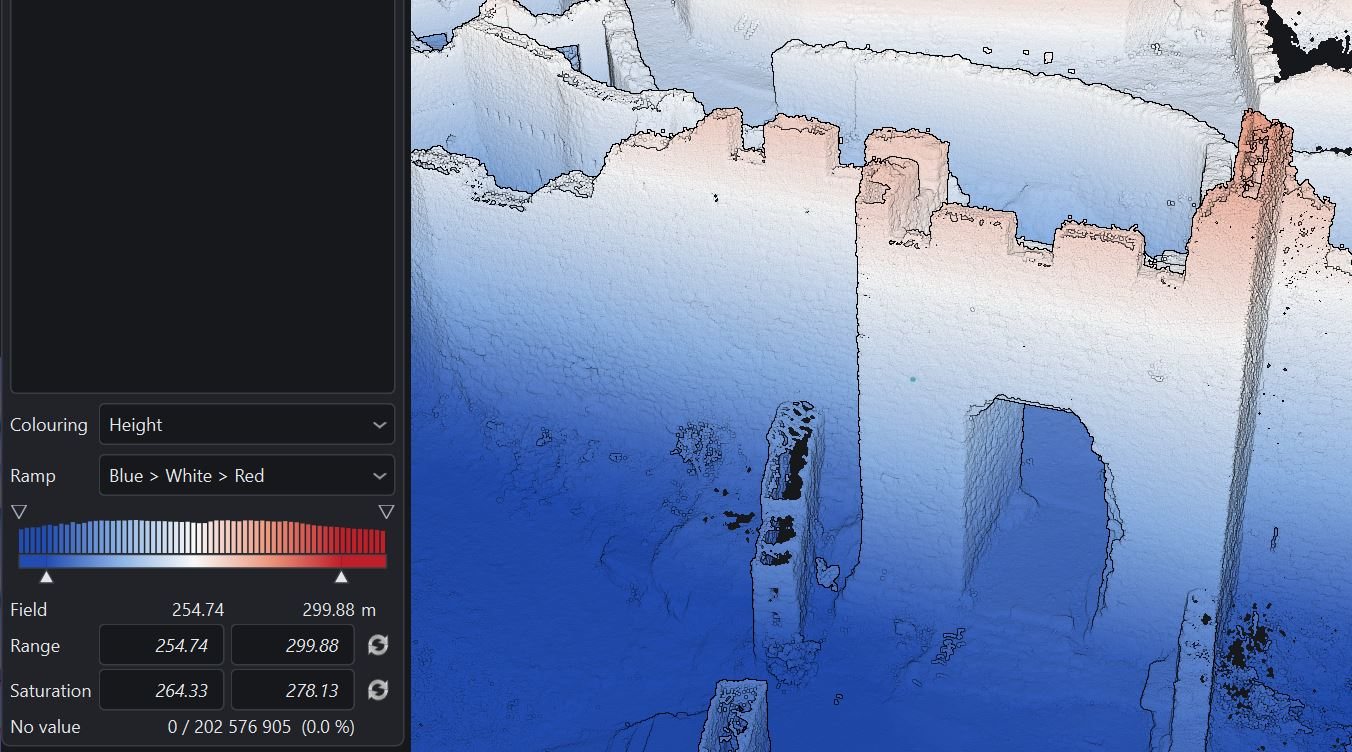

    Le réglage de la rampe de couleurs dans Cyclope3D : des remparts colorés par l'altitude, du bleu au rouge, avec l'histogramme, les bornes 254,74 et 299,88 m et la saturation entre 264,33 et 278,13 m.

3 Édition des modèles 3D

  • Découpe fine et nette des modèles

    Coupe aux faces de la boîte de coupe, sans triangle ouvert.

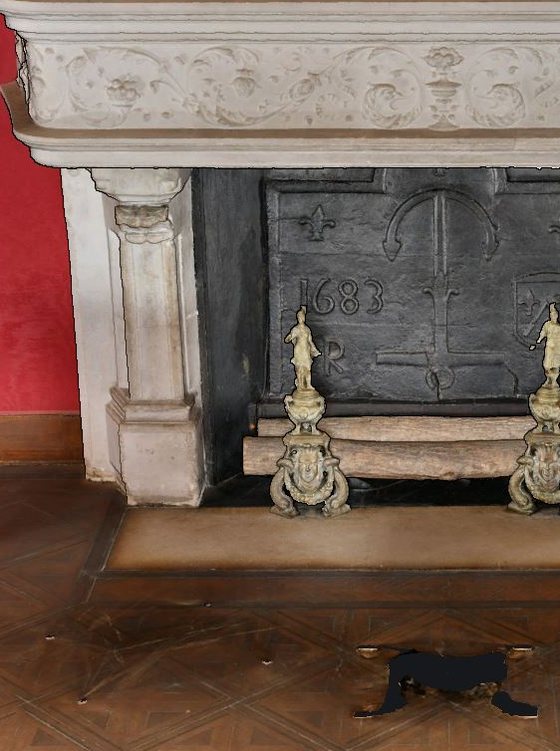

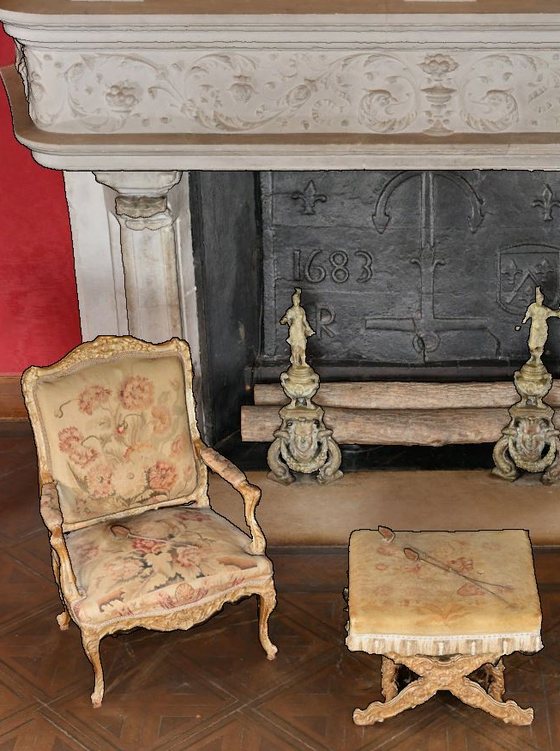

    La pièce avant la découpe : un fauteuil et le tabouret devant la cheminée.La même pièce après « Exclure » : le contenu de la boîte de coupe a disparu, il ne reste que le sol.

  • Génération du trait de coupe pour maillages, nuages et 3DGS

    Un indice de confiance de génération est fourni pour les nuages de points et 3DGS.

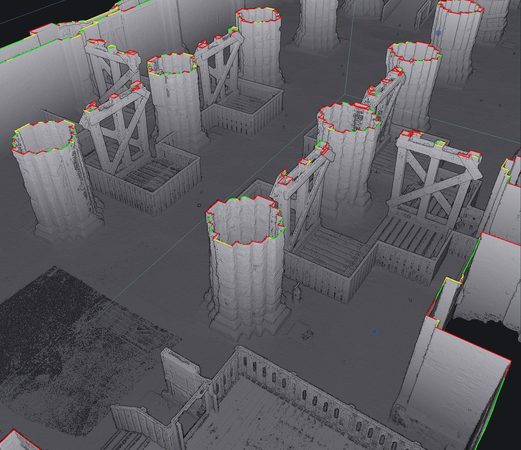

    La même coupe sur un nuage de points : pas de remplissage, et le trait de coupe coloré du vert au rouge selon la confiance accordée à chaque tronçon.

  • Réduction des nuages de points

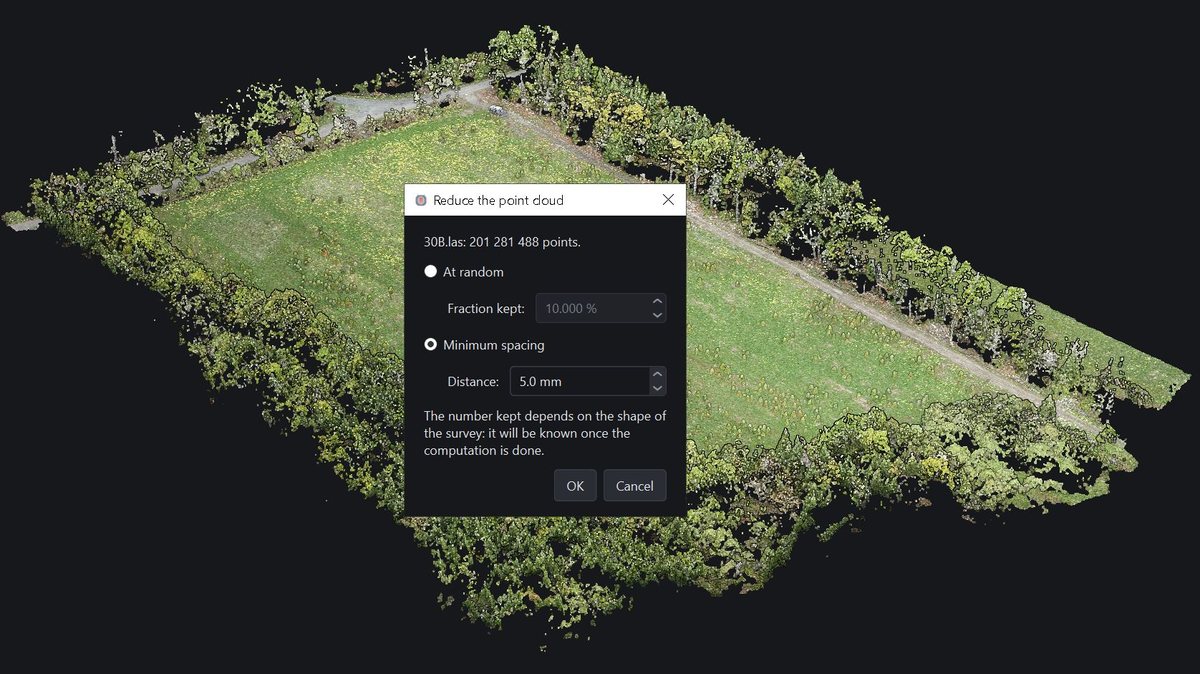

    La fenêtre de réduction d'un nuage de 201 millions de points dans Cyclope3D : tirage aléatoire ou espacement minimum, ici 5 mm.

  • Export des modèles 3D après découpe et analyses

    Maillages, 3DGS et nuages de points, avec les modifications apportées et les champs de données calculés.

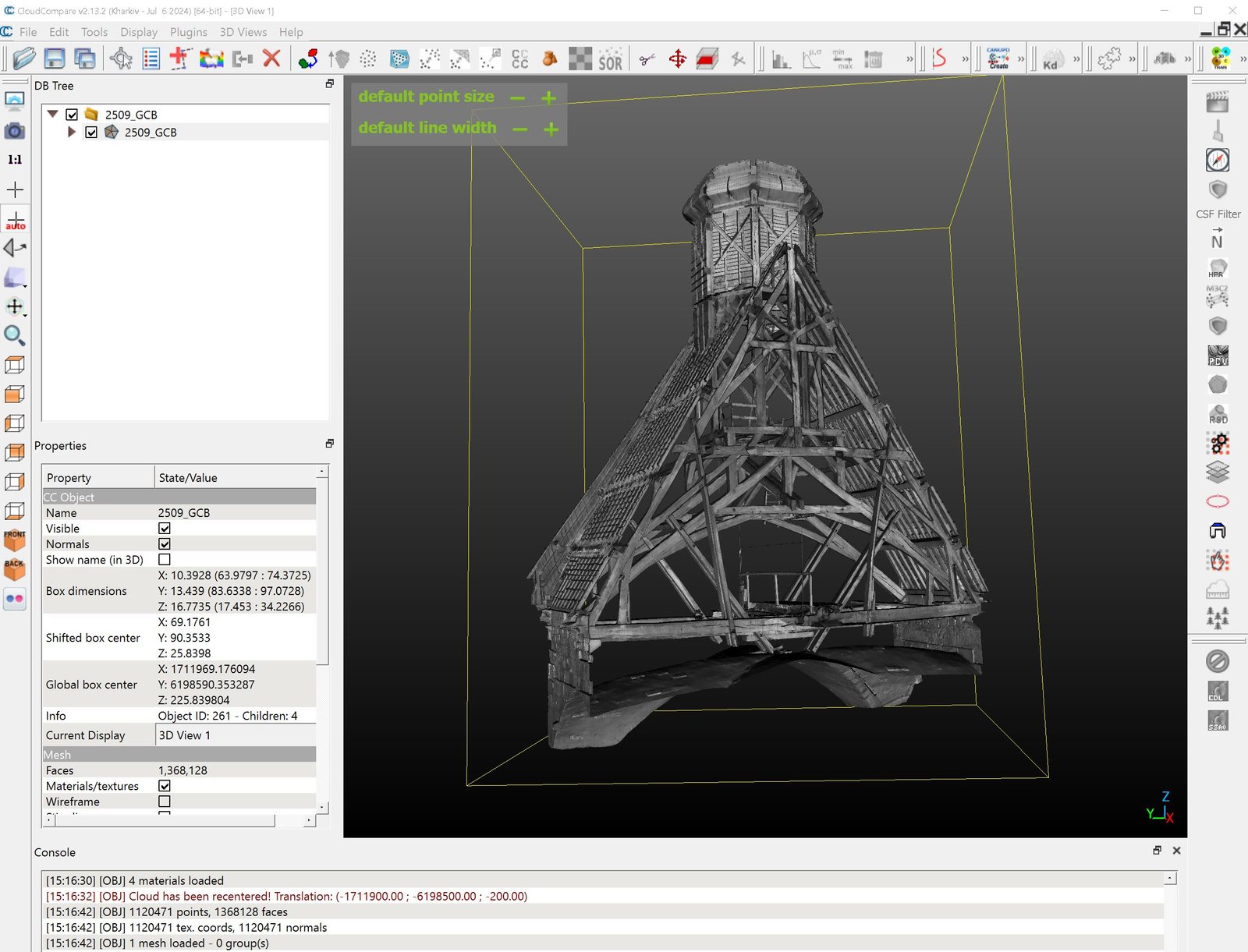

    Une charpente en maillage texturé, exportée depuis Cyclope3D et ouverte dans CloudCompare : 1 368 128 faces, textures chargées.

4 Préparation & extraction

  • Placement et calage des vues

    • Conversion d'une coupe en élévation, et inversement
    • Duplication des plans, coupes et élévations
    • Rotation rapide de +90°
    • Calage sur cotes rondes (tous les 5 cm minimum)
    • Numérotation automatique des vues
    • Ortho‑images calées sur systèmes de coordonnées globales

  • Quatre types de vues

    Plan, plan inverse (plafond, charpente), coupe, élévation.

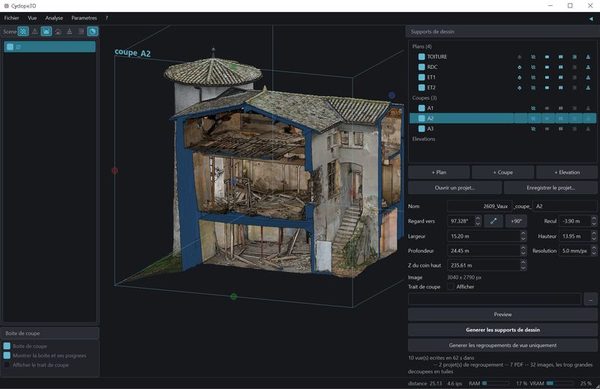

    La coupe A2 dans Cyclope3D : le bâtiment tranché, ses planchers et sa charpente à nu, et les réglages de la vue, dont la résolution de 5 mm/pixel.

  • Orientation d'une coupe par deux points cliqués

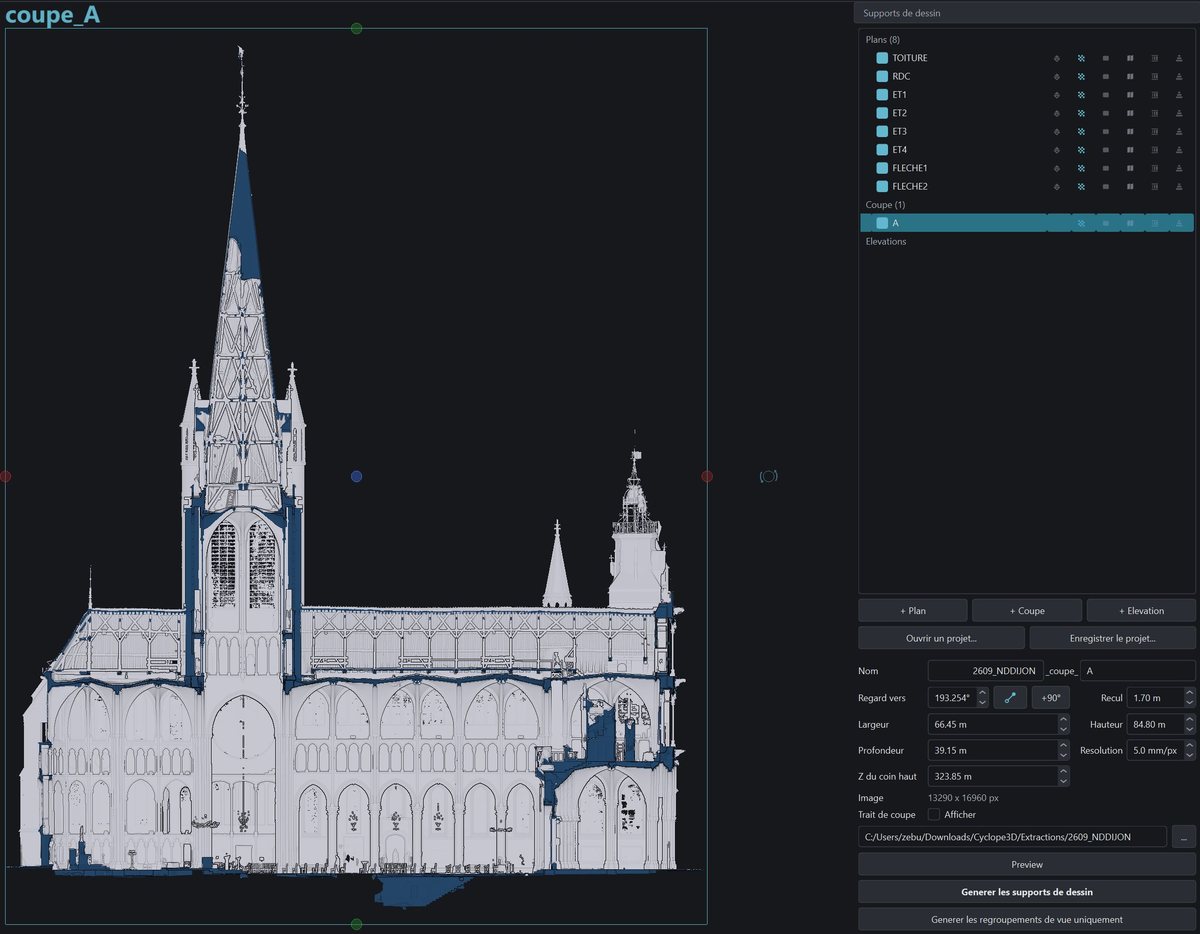

    La coupe A de Notre-Dame de Dijon dans Cyclope3D : à droite, l'orientation de la vue et le bouton qui la prend sur deux points cliqués.

  • DWG AutoCAD

    Avec calques, polylignes et images en références externes.

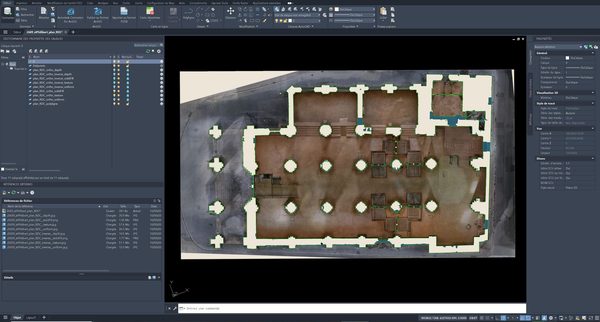

    Le DWG livré ouvert dans AutoCAD : le plan du rez-de-chaussée, ses onze calques et ses neuf images liées dans les panneaux de gauche.

  • Regroupements

    Un dessin des plans, superposés, et un dessin des élévations et coupes, côte à côte, en références externes.

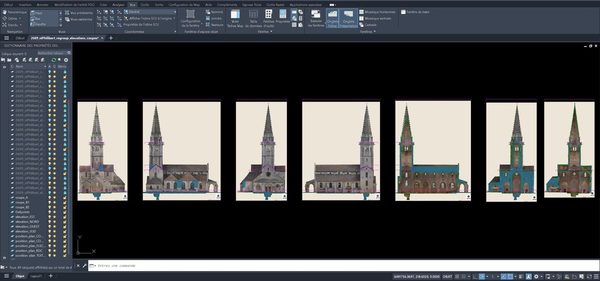

    Le regroupement des élévations et des coupes ouvert dans AutoCAD : les sept vues de l'église côte à côte, leurs calques dans le gestionnaire, et la hauteur de chaque plan tracée en magenta sur toutes les vues.

  • Un PDF par vue

    Avec les calques du dessin et le titre de la vue.

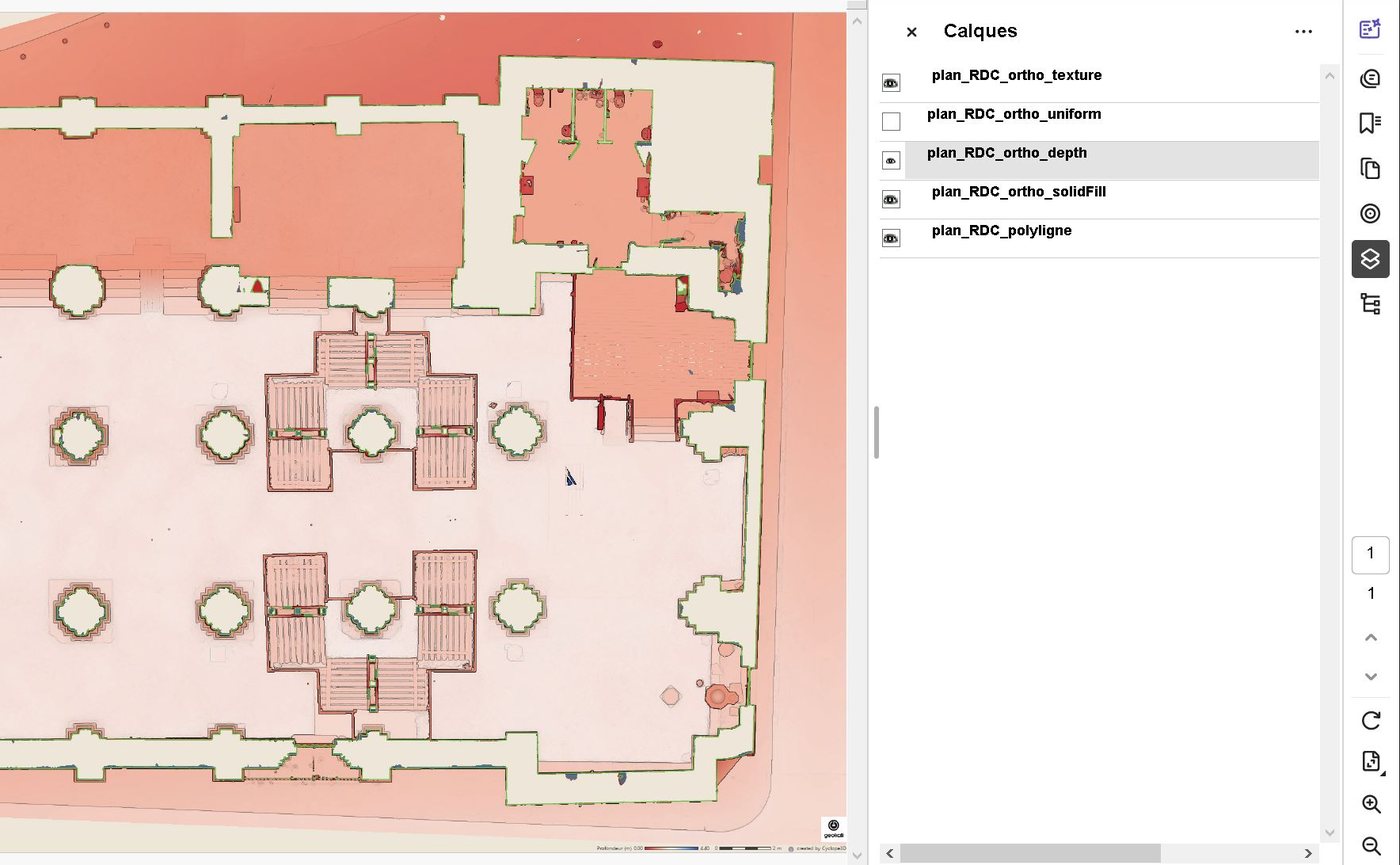

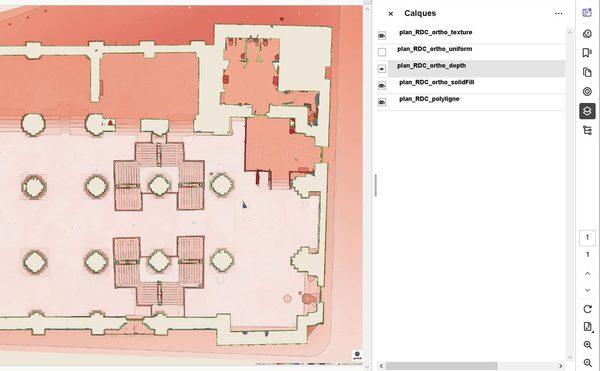

    Le PDF du plan du rez-de-chaussée ouvert dans un lecteur : le panneau des calques liste la texture, la profondeur, les zones pleines et la polyligne, à afficher ou masquer un par un.

  • Représentation de profondeur par rapport à la vue

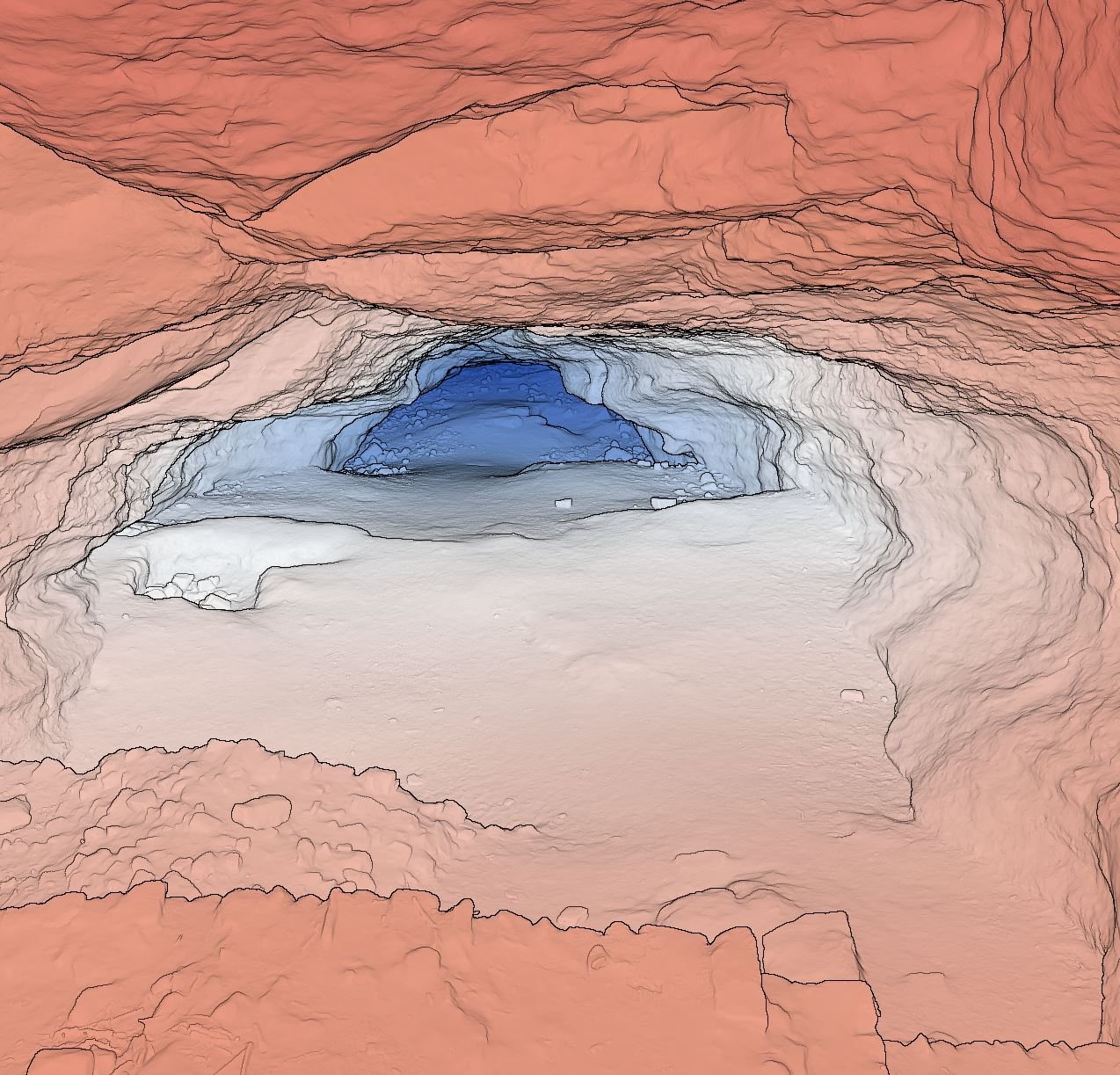

    Une cavité en maillage, colorée selon la profondeur par rapport à la vue : du rouge au premier plan au bleu au fond.

  • Couleur de fond des ortho‑images personnalisable

    Selon les chartes graphiques.

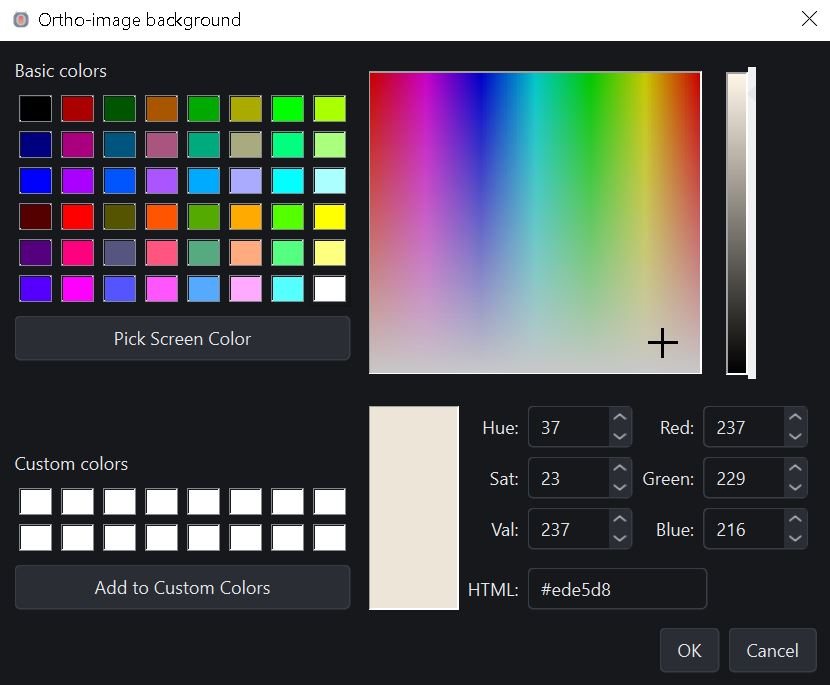

    La fenêtre de choix de la couleur de fond des ortho-images dans Cyclope3D, réglée sur un crème (#ede5d8).

  • Export d'ortho‑images de contours

    Pour aider le travail de synthèse par le dessin.

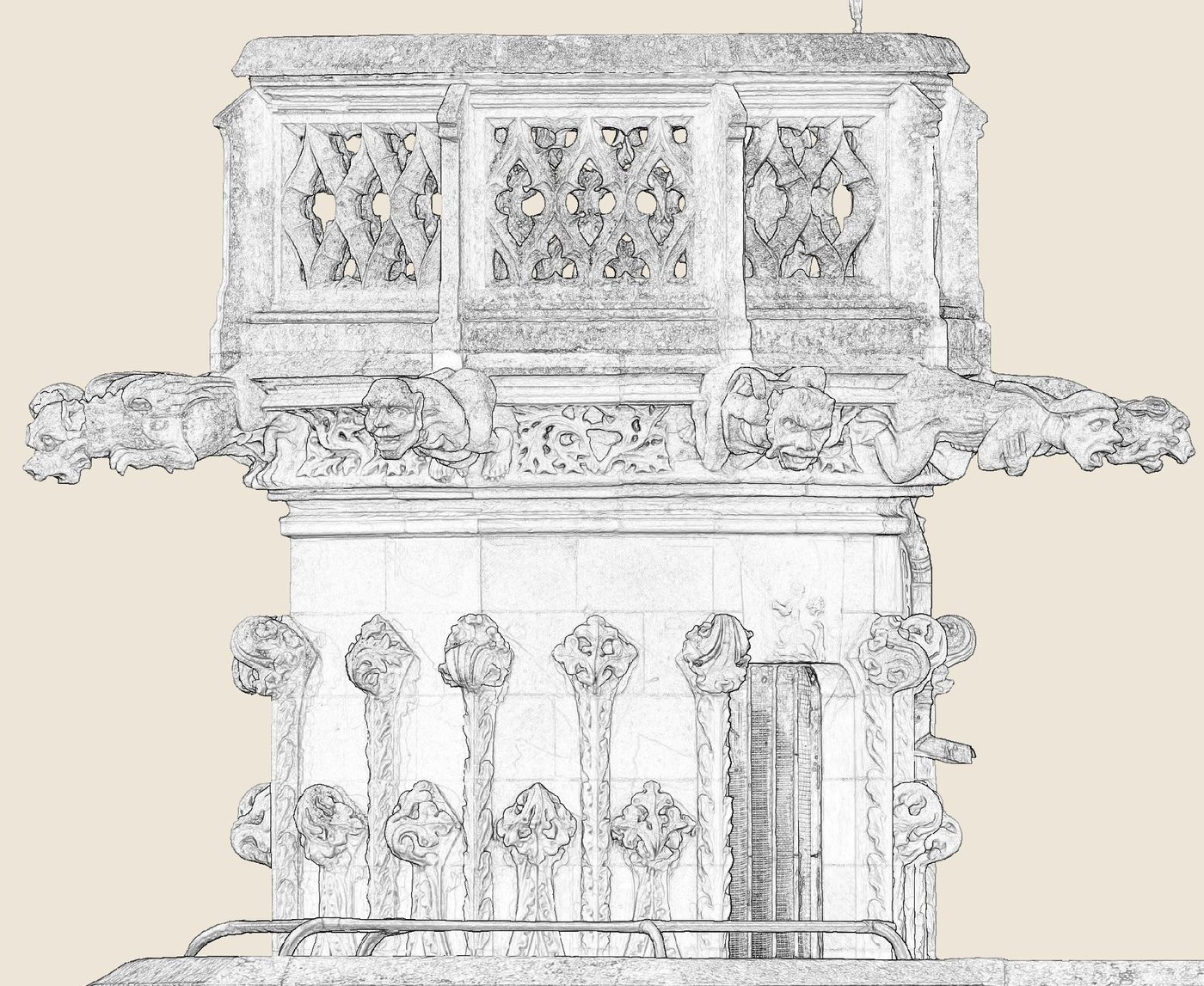

    Une ortho-image de contours : une tribune gothique, ses remplages, ses gargouilles et ses feuillages rendus en traits noirs, prêts à être repris au dessin.

  • Génération en transparence des zones pleines

    En superposition des autres vues, ou intégrées dans chaque ortho-image.

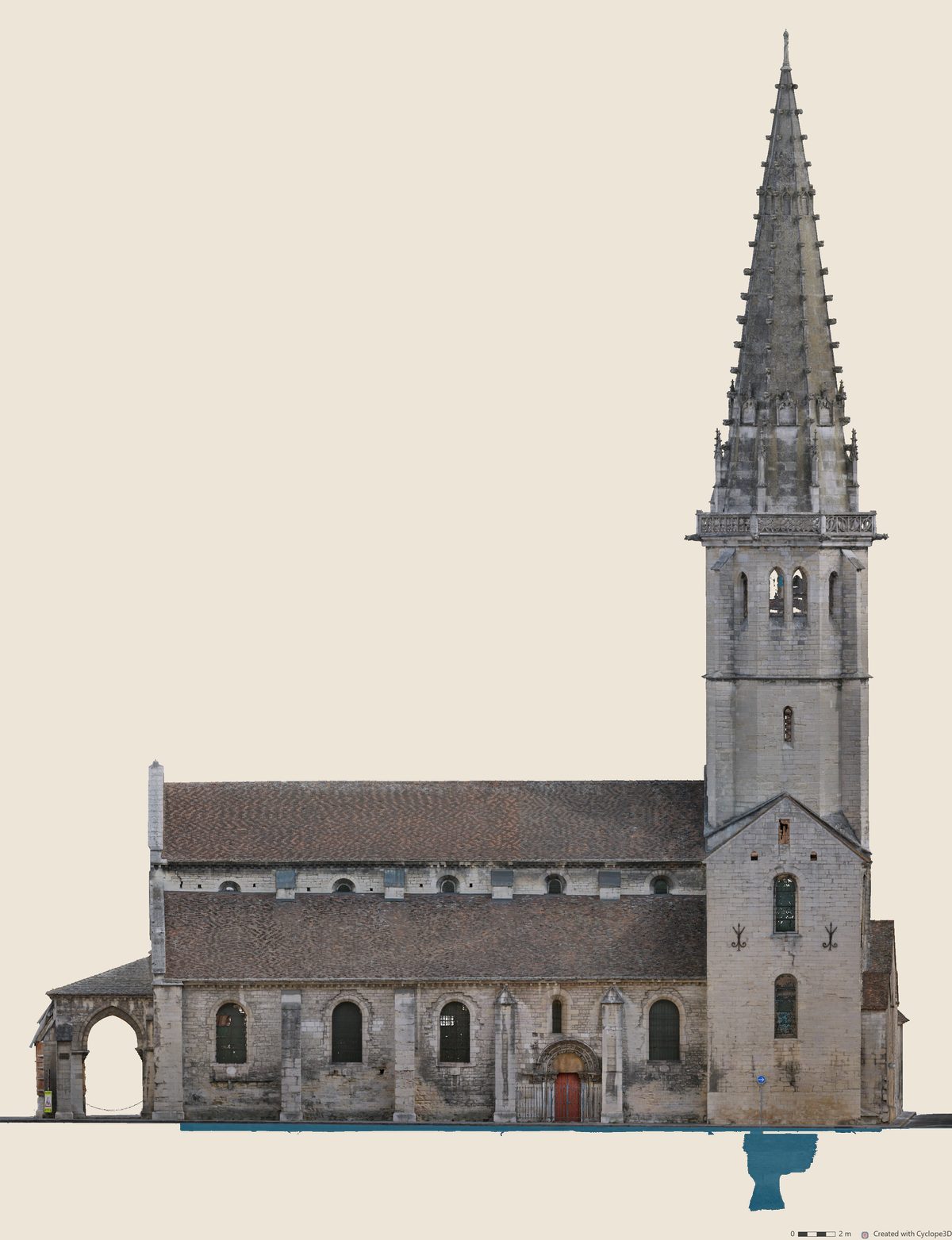

    L'élévation sud de Saint-Philibert avec le calque des zones pleines posé dessus, en bleu transparent, au pied de l'église.

  • Représentations personnalisables : intensité, normales, classification, etc.

    Ajoutées aux supports de dessin.

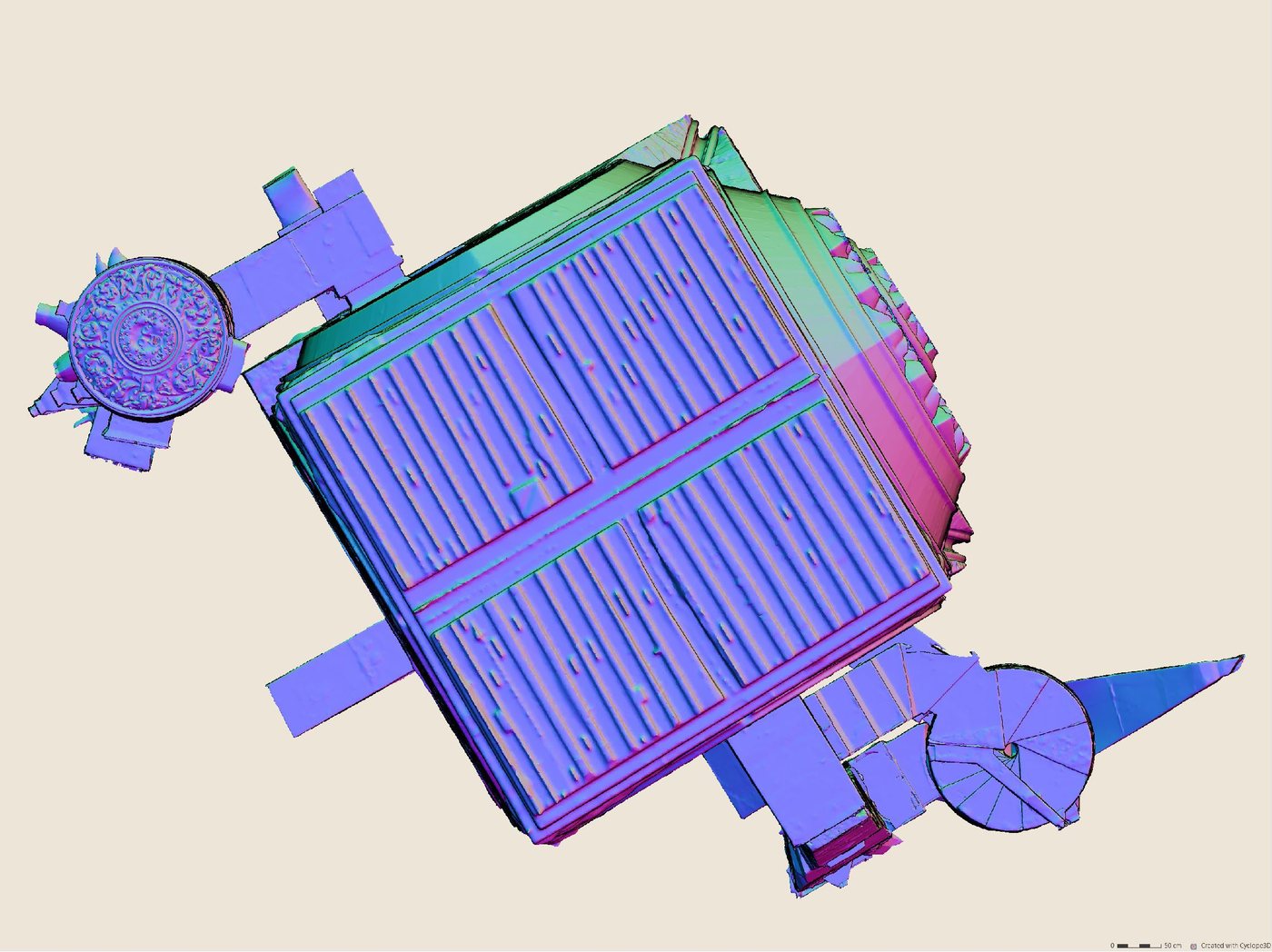

    Une ortho-image livrée en représentation des normales : une toiture vue de dessus, chaque orientation de surface avec sa teinte.

  • Rampe de couleurs et réglette de distance

    Dans les images.

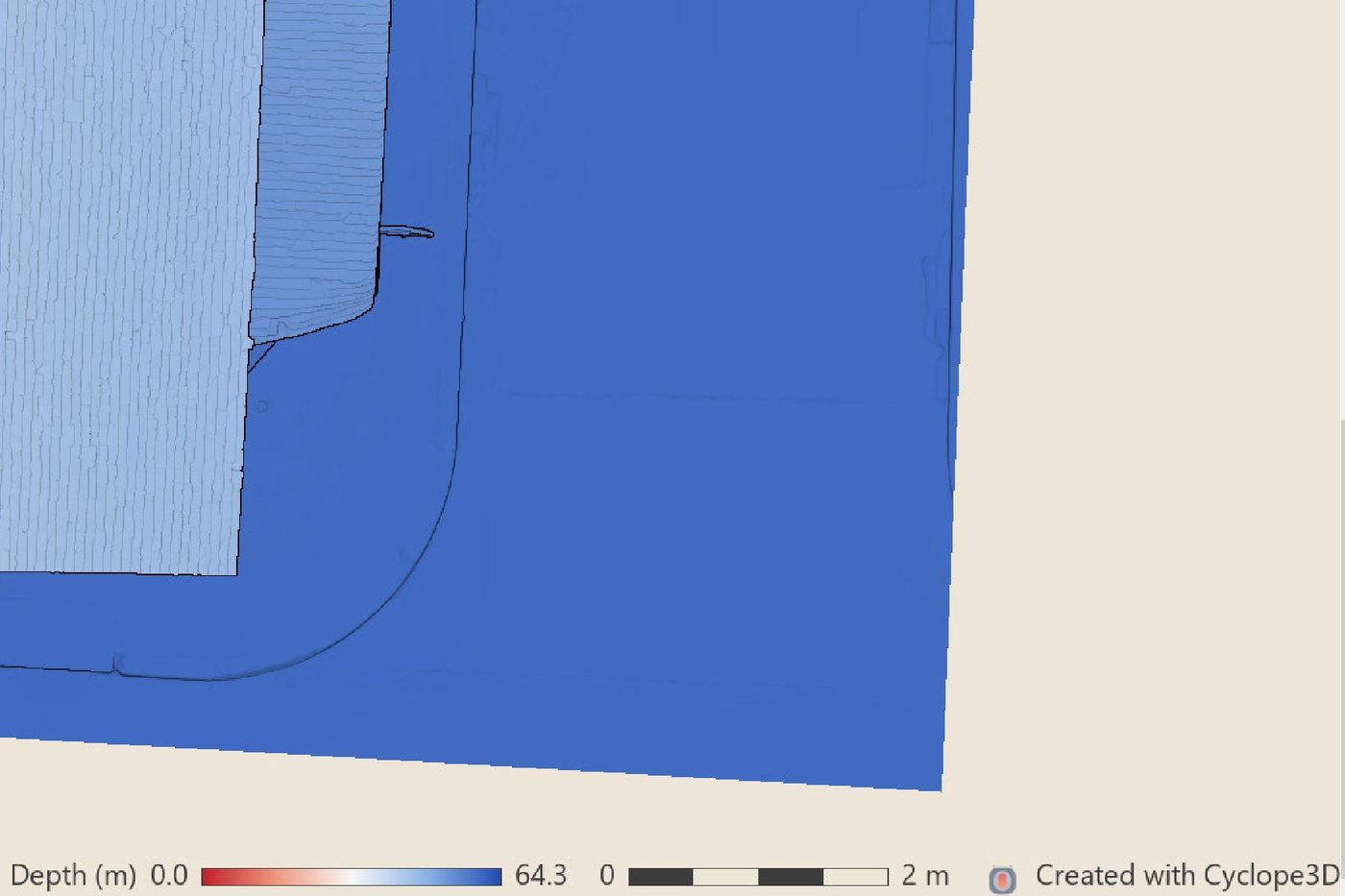

    Une ortho-image de profondeur livrée par Cyclope3D : en bas, la rampe de couleurs de 0 à 64,3 m, la réglette de 2 m et la mention « Created with Cyclope3D ».

  • Logo et copyright

    Position et taille réglables.

    Le coin d'une ortho-image livrée : le logo du client (Geokali), la réglette de 2 m et la mention « created by Cyclope3D ».

  • Noms de fichiers et de calques compatibles AutoCAD / Vectorworks

    Accents et signes interdits corrigés à la saisie.

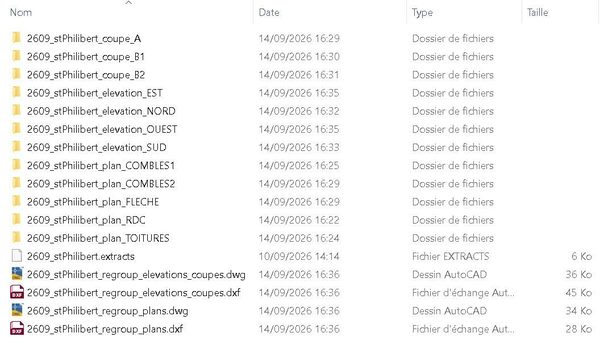

    L'explorateur de Windows ouvert sur le dossier de l'église Saint-Philibert : un dossier par vue — coupes, élévations, plans —, le fichier de projet .extracts et les deux regroupements, chacun en DWG et en DXF.

Installation et utilisation

  • Un seul fichier .exe, sans installation, une licence par poste de travail

  • Sauvegarde des projets d'extraction

    Relevés et vues, par glisser-déposer du fichier de projet.

  • Sauvegarde en fond de projets temporaires

    Pour rouvrir un projet non enregistré.

  • Interface en français et en anglais

    Selon la langue de l'ordinateur, fichiers livrés compris.
